АСОДУ/АСУНО

Наша компания для построения диспетчерских интерфейсов оперативного контроля и управления использует подход, основанный на формировании оригинальных решений с использованием унифицированных SCADA-систем, таких как InTouch от Wonderware, Citect от Schneider Electric, WinCC от Siemens, RSView от Rockwell Automation.
Для построения таких систем мы используем 3-х уровневую архитектуру:

• уровень формирования данных;
• уровень сбора и передачи данных по системе;
• уровень диспетчерского контроля и управления;

Уровень формирования данных представлен имеющимся оборудованием (датчики, приводы, механизмы, контроллеры и т. д.)
Уровень сбора и передачи данных по системе реализуется на базе интеграционной платформы нашего производства TagPlaNet.
Уровень диспетчерского контроля и управления реализуется на базе перечисленных выше производителей SCADA-систем.
Как правило, АСОДУ на промышленных предприятиях имеют достаточно сложную структуру. Частыми проблемами при построении таких систем на российских предприятиях являются:

• Высокая территориальная распределенность.
• Многоуровневость.
• Разнообразие источников данных.
• Большой объем данных.
• Неустойчивые каналы передачи информации и невысокая скорость передачи.

Указанные проблемы решаются нами использованием интеграционной платформа TagPlaNet.

Внедрение АСОДУ имеет целью повышение эффективности предприятия, за счёт более эффективного использования производственных мощностей на основе оперативной и достоверной информации. АСОДУ может рассматриваться как информационный инструмент для обнаружения источников экономии производственных затрат. Кроме этого, внедрение любых технологий автоматизации позволяет устранить или, по крайней мере, снизить влияние «человеческого» фактора при подготовке и принятии управленческих решений, и на АСОДУ это правило распространяется в первую очередь.

Цели:

• совершенствование оперативного управления и учета основной производственной деятельности предприятия;
• обеспечение специалистов производственного уровня единой автоматизированной системой оперативного управления;
• обеспечение информационной прозрачности производственной деятельности;
• повышение эффективности предприятия на основе своевременной и достоверной информации
• лучшее использование производственных мощностей на основе оперативной и достоверной информации;
• повышение качества продукции (за счет соблюдение режимов технологических процессов);
• повышение эффективности сбора, обработки, хранения и передачи информации

Основные технологические функции АСОДУ:

• сбор и первичная обработка значений технологических параметров;
• функция обеспечения единым временем;
• формирование (архивирование) и просмотр истории технологических параметров в графическом и цифровом виде;
• отображение состояния технологического оборудования в графическом виде на экране монитора в виде мнемосхем, предоставление обобщенной и подробной информации о работе основных производств в графическом виде;
• ручной ввод и оперативное управление, коррекция значений и констант;
• алармы;
• формирование журналов.

Вспомогательные функции АСОДУ:

• Отчеты;
• Моделирование, прогнозирование ситуаций;
• Интеграция.

• Диагностика компонентов АСОДУ.
• Обеспечение надежности.
• Обеспечение информационной безопасности

Визуализация в АСОДУ построена на динамических и параметрических данных от контроллеров, измерителей, датчиков, различных АСУТП, и смежных систем автоматизации, их первичной обработки, необходимой для реализации функций системы. Характер технологических параметров, как правило, включает в себя:

• информацию от датчиков, измерителей и устройств технологических объектов (давление, температура, частота, напряжение, скорость, расход, количественные и качественные характеристики и др);
• сигнализации состояния оборудования, «включено», «выключено», «авария», отклонения параметров и режимов от заданных значений;
• расчетные и сводные значения параметров;

Примеры диспетчерских интерфейсов, реализованных на базе различных SCADA платформ:

InTouch:

Citect:

WinCC:

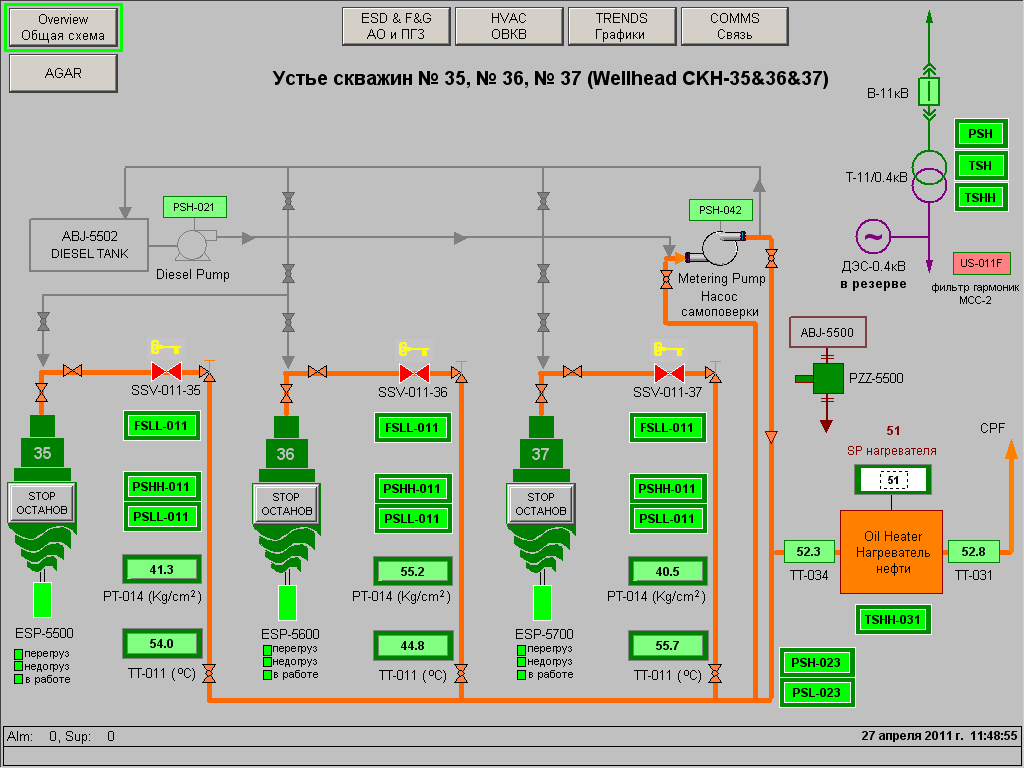

RSView:

Одной из важных функций АСОДУ является интеграция систем автоматизации отдельных производственных процессов. Её реализация позволяет учитывать при управлении каждым процессом текущий ход производства в смежных агрегатах, создавать алгоритмы рационального управления целыми участками и цехами, снабжать их руководство оперативной, полной и точной информацией о работе как своих, так и смежных производственных подразделений. Часто для интеграции используются не стандартные протоколы или специфические API. Выполнение этих функций ложится на интеграционную платформу TagPlaNet.

Автоматизированная система управления наружным освещением (АСУНО) предназначена для управления наружным (уличным) освещением. Создаваемая нашей компанией АСУНО, объединяет в себе три направления:

• управление наружным освещением;
• учет электропотребления;
• диспетчерский контроль и управление распределительными сетями.

Создание системы проходит в несколько этапов:

• установка на подстанции (КТП) управляющего и коммуникационного оборудования;
• оборудование подстанции современными цифровыми приборами учета электроэнергии;
• развертывание системы сбора и обработки данных;
• развертывание единого информационно-диспетчерского центра с функциями:

1. оперативное управление освещением;
2. оперативный контроль пунктов питания, НО и архитектурной подсветки;
3. учет потребления электроэнергии;
4. предоставление доступа к учетной информации электропотребления:
1. для муниципальных, бытовых, коммерческих потребителей;
2. для сбытовых и сетевых компаний;
3. для управляющих компаний и ТСЖ.

Для построения диспетчерских интерфейсов оперативного контроля и управления наша компания использует программные продукты таких фирм как Wonderware, Citect, WinCC.
В качестве платформа для сбора и передачи данных используется собственное решение TagPlaNet.
Для решения учетных задач по потреблению электроэнергии используется ПО нашего производства «Энергосервер».

Преимущества от использования АСУНО:

• от 15% до 40% экономии электроэнергии за счет:
1. контроля уровня освещенности;
2. использования различных режимов ночного освещения (отключение части светильников или уменьшение уровня освещения в ночное время);
• сокращение эксплуатационных затрат за счет автоматического и дистанционного управления освещением;
• выявление и учет потерь электроэнергии — стимулирование сетевых компаний реконструировать сети и снижать потери электроэнергии;
• контроль эффективности мероприятий по энергосбережению — получать достоверную информацию о потреблении;
• контроль состояния процесса электроснабжения — повышение надежности электроснабжения;
• повышение оперативности при ликвидации аварий — уменьшение потерь предприятий.
• система построена на основе надёжных, простых и недорогих технических решений, что снижает стоимость внедрения системы и эксплуатационные затраты;
• возможность создания и управления архитектурной подсветкой зданий города;
• модульная структура системы позволяет быстро добавлять новые объекты — улицы города к системе.

АСУНО представляет собой двухуровневую архитектуру:

• верхний уровень — это Диспетчерский Центр, включающий Сервер или ПК и один или несколько АРМ Диспетчера, который служит для управления системой и обработки данных операторами;
• нижний уровень — удалённые шкафы управления освещением, которые помимо локального управления освещением по расписанию, передают данные и принимают управляющие команды с сервера АСУНО, расположенного в диспетчерском центре.

Для управления и передачи данных АСУНО использует различные каналы связи — GSМ/GPRS, Еthernet и т. д.
Общая структура системы выглядит следующим образом:

Типовая структура информационно-диспетчерского центра:

АРМ диспетчера АСУНО — персональный компьютер, включённый в общую с сервером АСУНО локальную сеть с установленным специальным ПО. АРМ учета электроэнергии выполнен на базе ПО «Энергосервер». На всех персональных компьютерах системы разворачиваются отдельные модули системы сбора и передачи данных TagPlaNet.

Главные функции АРМ Диспетчера:

• мониторинг объектов АСУНО в реальном масштабе времени посредством удобного пользовательского интерфейса (активные SCADA-формы);
• оповещение персонала об аварийных событиях;
• составление и оперативная коррекция расписания наружного освещения;
• дистанционное управление освещением;
• генерация отчётов по энергопотреблению, включениям и отключениям освещения, авариям;
• конфигурирование системы.

Интерфейс АРМ Диспетчера АСУНО содержит следующие основные экраны в соответствии с иерархией системы и обеспечивает:

• мониторинг всей системы освещения через главное окно (Рис. 1), представляющее собой перечень Пунктов Питания (ПП) с отображением состояния объектов через мнемосимволы (Рис. 2 «Мнемосимволы ПП») и через мнемосхемы ПП (Рис. 3 «Мнемосхема ПП»);

Рис.1 Главное окно

• контроль состояния системы освещения уровня района, выбранной линии освещения, шкафа АСУ, НО;
• конфигурирование системы.

Рис.2 Мнемосимволы ПП

Мнемосхема ПП:

• отображение основной информации о режиме работы пункта питания (ПП).
• графическое отображение мнемосхемы ПП, с указанием состояния контролируемого оборудования;
• предоставление интерфейса для управления режимом освещения ПП из АРМ;
• предоставление интерфейса для отображения и квитирования всех аварий пункта питания;
• в правой части экранной формы — «Оперативный журнал событий ПП»; в нижней части экранной формы — «Оперативный журнал аварий ПП».

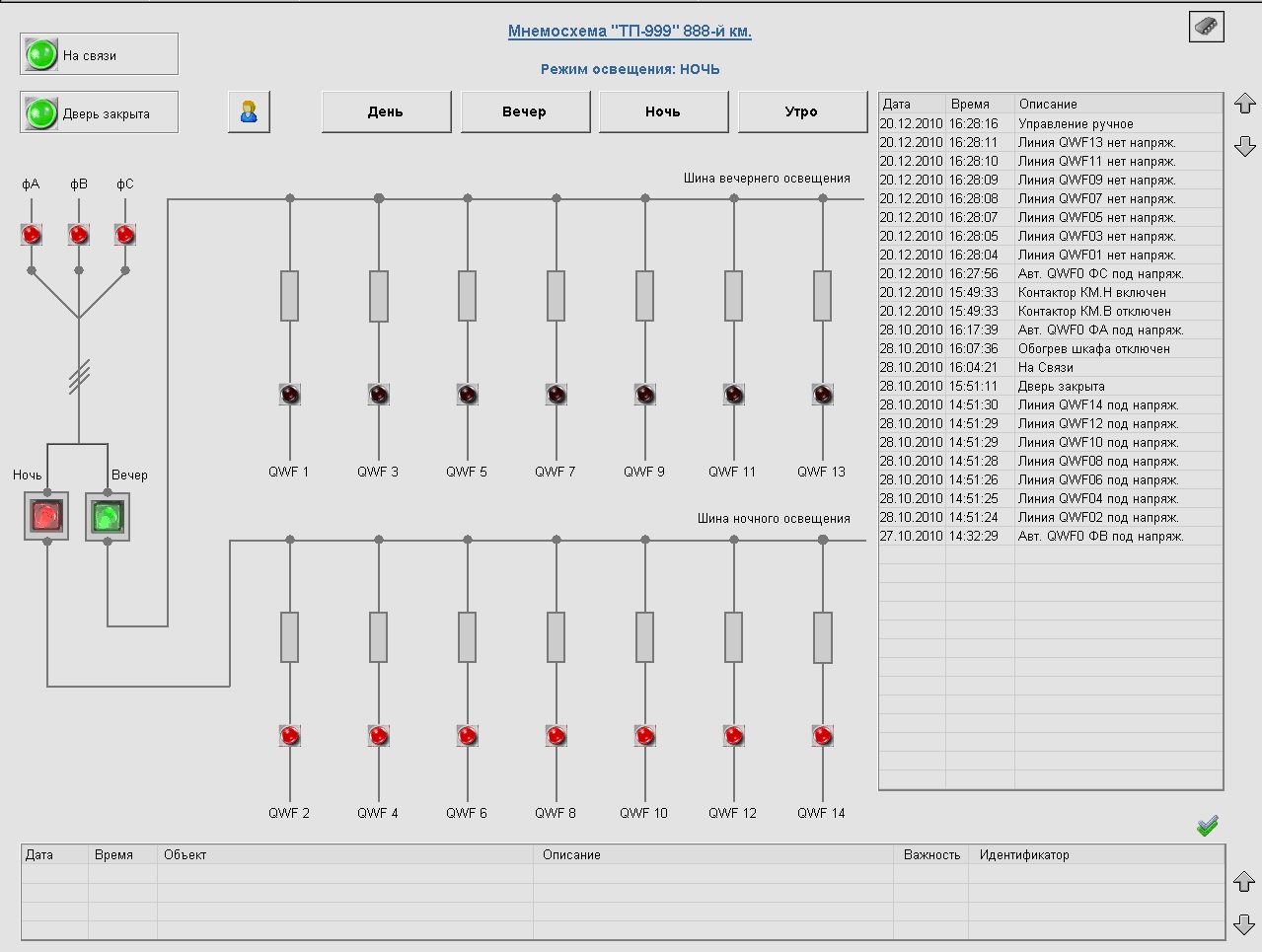

Рис.3 «Мнемосхема ПП»

Основные функции системы

• автоматический режим управления освещением — работа по расписанию (годовой график задаётся на уровне диспетчерского центра) с возможностью внесения ежедневных корректив;
• сбор и передача в диспетчерский центр информации об энергопотреблении, параметрах и качестве электроэнергии;
• оповещение персонала об аварийных ситуациях (индикация на SCADA-форме, звуковой и световой сигнал, SMS, электронная почта);
• формирование канала связи GSM/GPRS шкафами управления освещением;
• ведение журналов событий — включения и отключения, сеансов связи, аварийных и прочих событий;
• ведение системного журнала событий на сервере АСУНО;
• видеоконтроль, получение фотоснимков с определенной частотой с объектов наблюдения;
• местный ручной режим управления освещением.
