Энергоучет на базе энергосервера

Калькулятор

Система работает с постоянно пополняемым реестром поддерживаемых типов приборов учета.

Счетчики элеткроэнергии:

Нижегородский завод им. Фрунзе (СЭБ-1ТМ.02, СЭБ-2А.07, СЭБ-2А.08, ПСЧ-3ТА.07, ПСЧ-4ТМ.05, СЭТ-4ТМ.03 и др.);
Энергомера (СЕ102, ЦЭ6850 М, СЕ301 и др.);
Меркурий (203.2Т 233АРТ и др.);
Матрица (NP515, NP545).

Расходомеры:

СПТ, СПГ (НПФ Логика);
Гиперфлоу;
Суперфлоу;
ВЗЛЕТ ВРС;
МКТС;
ИРГА (Белгород).

Широкий спектр поддерживаемых типов каналов связи:

RS 232/485;
PLC модем;
Ethernet;
GSM;
GPRS;
Радио-модем (433 Мгц);
FM радиосвязь;
DSL модем;
и т. д.

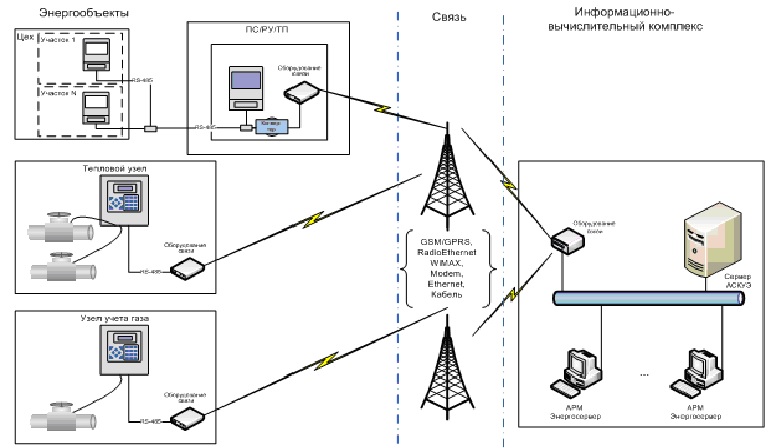

Общая структурная схема системы

Общая организация системы показана на рисунке ниже.

Система позволяет опрашивать приборы различных типов по различным каналам связи.
Основная особенность системы — это возможность работать с различными типами приборов, т. е. независимость от конкретного поставщика оборудования и связи.

свернуть

Особенности программного продукта

Простой и удобный конфигуратор.
Произвольная иерархия объектов и точек учета.
Быстрое и удобное создание объектов.
Просмотр исторических и оперативных графиков.
Сведение баланса, расчет допустимого небаланса.
Разнообразные отчетные формы.
Разграничение доступа для разных категорий пользователей.
Ведение журнала работы системы.

свернуть

Функциональная структура и назначение компонент

Обобщенная функциональная структура программного комплекса АСКУЭ «Энергосервер» представлена на рисунке.

Серверы сбора данных

Серверы сбора данных выполняют опрос счетчиков/вычислителей согласно заданному расписанию, контролируя полноту данных, и сохраняют данные в базе данных.

База данных

База данных обеспечивает сохранение конфигурационных данных, измерений и журналов событий, собранных серверами сбора.

АРМ «Энергосервер»

АРМ «Энергосервер» обеспечивает пользовательский интерфейс для ведения конфигурационной информации в базе данных, обработку и представление (отчеты и графики) измерений, контроль и управление серверами сбора.

Состав программного обеспечения АСКУЭ «Энергосервер»

Программное обеспечение АСКУЭ «Энергосервер» состоит из следующих компонентов:

база данных одного из типов:
a. Oracle 10g и выше (возможно использование бесплатной версии Oracle XE);
b. PostgreSQL (бесплатная СУБД);
c. MS SQL (возможно использование бесплатной версии).
серверы сбора данных (включая драйверы различных приборов, сервис автоматического опроса и т.д.);
АРМ пользователя «Энергосервер».
